YF-S201 Halleffekt Wasser-Durchflusssensor 1-30l-min G1-2 unter RoboMall
YF-S201 Halleffekt Wasser-Durchflusssensor 1-30l-min G1-2

YF-S201 Halleffekt Wasser-Durchflusssensor 1-30l-min G1-2

Marke / Kategorie: RoboMall unter Erweiterungsmodule > Sensoren > Flüssigkeit / Gas

Der Sensor wird in die Wasserleitung eingebaut und misst mittels eines integriertenHallsensors den Durchfluss im Bereich 1-30l/min.Pro Umdrehung wird ein Impuls generiert. Der magnetische Sensor ist versiegelt und geschützt in dem Gehäuse integriert.
Der Sensor verfügt über 3 Anschlussleitungen:

  • Rot: 5-24VDC
  • Schwarz: Masse
  • Gelb: Sensorausgang (TTL)
Jeder Impuls entspricht ca. 2.25 Millilitern. Bitte beachten Sie, dass es sich hierbei um kein hoch genaues oder gar geeichtes Bauteil handelt. Es stellt vielmehr die Grundlage für eigene Versuche und Beobachtungen dar. Der gemessene Durchfluss ist beispielsweise abhängig vom Wasserdruck.
Am einfachsten Messen Sie den Durchfluss mit einem angeschlossenen Arduino über die Formel: Pulsfrequenz (Hz) / 7.5 = Flussratein L/min. Details:
  • Model: YF-S201
  • Sensor Type: Hall effect
  • Working Voltage: 5 to 18V DC (min tested working voltage 4.5V)
  • Max current draw: 15mA @ 5V
  • Output Type: 5V TTL
  • Working Flow Rate: 1 to 30 Liters/Minute
  • Working Temperature range: -25 to +80?
  • Working Humidity Range: 35%-80% RH
  • Accuracy: ±10%
  • Maximum water pressure: 2.0 MPa
  • Output duty cycle: 50% +-10%
  • Output rise time: 0.04us
  • Output fall time: 0.18us
  • Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
  • Pulses per Liter: 450
  • Durability: minimum 300,000 cycles
  • Cable length: 15cm
  • 1/2 nominal pipe connections, 0.78 outer diameter, 1/2 of thread
  • Größe: ca 6,3cmx 3,5cm x 3,5cm
Lieferumfang:
  • 1xSensor wie abgebildet mit 15cm Anschlusskabel
Links: - YF-S201 Halleffekt Wasser-Durchflusssensor 1-30l-min G1-2 ist ein Artikel aus der Erweiterungsmodule > Sensoren > Flüssigkeit / Gas Kategorie von RoboMall.

Weiteres aus Erweiterungsmodule > Sensoren > Flüssigkeit / Gas

SX1278 LoRa ESP32 Entwicklungsboard mit 0-96 OLED-Display

SX1278 LoRa ESP32 Entwicklungsboard mit 0-96 OLED-Display

SX1278 LoRa ESP32 Entwicklungsboard zur Netzwerk-programmierung Das SX1278 LoRa ESP32 Entwicklungsboard bietet Ihnenumfangreiche Möglichkeiten zur Netzwerk-programmierung in IoT- oder SmartHome-Anwendungen. Es ist kompatibel mit der Arduino IDE und ...
Roboter - Auto Reifen inkl- Getriebemotor 1:48

Roboter - Auto Reifen inkl- Getriebemotor 1:48

Dieses Set besteht aus einem abnehmbarenRad mit schwarzem Reifen und einem Getriebemotor.Ideal für Ihren nächsten Roboter-Bausatz wie Line-Tracing Roboter, 2WD Smart Cars oder andere Projekte. Details:
    Frei drehendes, ...
    EDUP WLAN Nano USB Stick 150 MBit-s

    EDUP WLAN Nano USB Stick 150 MBit-s

    EDUP WLAN Stick 150 MBit/s Mit dem EDUP® Mini Nano 150 MBit/s WLAN Stick kann jedes USB 2.0 (oder höher) fähige Gerät mit einem WLAN-Netzwerk verbunden. Der Stick unterstützt dabei den Standard 802.11n/b/g. Ebenfalls geeignet ist dieser Stick für ...
    Batteriehalter für 3x AA Batterien 4-5V mit An-Aus-Schalter

    Batteriehalter für 3x AA Batterien 4-5V mit An-Aus-Schalter

    Batteriegehäuse aus schlagfesten ABS mit Deckel und Anschlusskabel - ideal als externe Stromquelle für DIY-Elektronik Projekte (z. B. Arduino oder Microcontroller-Projekte). Dieses Gehäuse kann drei AA-Batterienhalten. Der Batteriehalter ist ...
    2-4 TFT Touch-Display Shield für Arduino UNO-Mega2560 R3

    2-4 TFT Touch-Display Shield für Arduino UNO-Mega2560 R3

    2,4undquot; TFT Touch-Display Shield für Arduino UNO R3 und Mega2560 Aufsteckbares TFT-Shield mit Touchscreen für Arduino UNO R3 und Mega2560 Boards. Dieses Modul wird einfach auf das Board aufgesteckt. Es verfügt über einen MicroSD-Karteneinschub ...

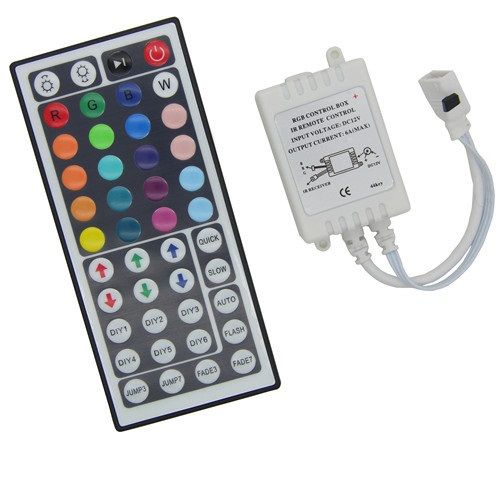

    44 Tasten IR Control Box für RGB LED Strips mit Fernbedienung
