XH-W1401 12V Digitale Temperaturanzeige mit Regler - Thermostat unter yourDroid
XH-W1401 12V Digitale Temperaturanzeige mit Regler - Thermostat

XH-W1401 12V Digitale Temperaturanzeige mit Regler - Thermostat

Marke / Kategorie: yourDroid unter Erweiterungsmodule > Sensoren > Temperatur

XH-W1401 12VDC Digitales Thermostat-Modul mit Temperaturanzeige Günstiges Thermostat-Modul zum Steuern der Stromzufuhr über die eingestellte Temperatur. Ideal für DIY-Elektronik und Heimwerker-Projekte!Das Modul besitzt sehr vielfältige Einsatzbereiche wie z.B. als Temperaturregler in Kombination mit einem Lüfter für einen 3D-Drucker oder Lasergravierer mit geschlossenem Bauraum. Mit demXH-W1401Thermostat-Modulsind Sie in der Lage die meisten elektronischen Geräte über die eingestellte Temperatur zu steuern.

Durch dasverbaute Relais können Sie einen Verbraucher bis zu 220V/12V bei max 10A schalten. Derwasserdichte NTC-Sensorermittelt sehr genau Messwerte von -9 bis +99°C welcheeinfach auf dem 2-stelligen Display abzulesen sind. Trotz dem verbauten Microkontroller sind keinerlei Programmierkenntnisse notwendig!
Die Einstellung der Temperaturen erfolgt bequem über vier Tasten.
Über die LED-Anzeige wird Ihnen die Starttemperatur, gemessene Temperatur und Stoptemperatur angezeigt. XH-W1401 Erklärung derAnzeige des XH-W1401 Temperatur-Controllers
  1. Rote LED /START-Anzeige: Leuchtet wenn das Relais geschlossenund der Verbraucher eingeschaltet ist.
  2. Grüne LED / STOP-Anzeige: Leuchtet wenn das Relais offenund der Verbraucher ausgeschaltet ist.
  3. 7-Segmentanzeige: Das mittlere Rote Display zeigt die gemessene Temperatur an. Das linke grüne Display zeigt die eingestellte Start-Temperatur an. Das rechte grüne Display zeigt die eingestellte Stop-Temperatur an.
Anwendungsbeispiel zum Starten bei hoher Temperatur (z.B.XH-W1401 alsLüftersteuerung) Stellen Sie die Start-Temperatur auf 30°C und die Stop-Temperatur auf 25°C.
  • Wenn die gemesse temperaturundge; 30°C beträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
  • Wenn die gemesse Temperaturundle; 25°C beträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.
Anwendungsbeispiel zum Starten bei niedriger Temperatur (z.B.XH-W1401 alsHeizungssteuerung) Stellen Sie die Start-Temperatur auf 25°C und die Stop-Temperatur auf 30°C.
  • Wenn die gemesse temperaturundle; 25°Cbeträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
  • Wenn die gemesse Temperaturundge; 30°Cbeträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.
Details:
  • Modell:XH-W1401
  • Temperaturfühler: NTC (3950-10k 1%)
  • Temperaturbereich: -9-99 ?
  • Genauigkeit: 1 ?
  • Regelgenauigkeit: 1 ?
  • Einstellbereich: -9-99 ?
  • Bildwiederholfrequenz: 0.5S
  • Eingangsleistung: DC12V
  • Ausgang: Relaisausgang, Leistung 220V 10A / 12V 10A
  • Umweltanforderungen: -10-60 Celsius
  • Luftfeuchtigkeit: 20% -85%
Lieferumfang:
  • 1x XH-W1401 Thermostat-Modul
- XH-W1401 12V Digitale Temperaturanzeige mit Regler - Thermostat ist ein Artikel aus der Erweiterungsmodule > Sensoren > Temperatur Kategorie von yourDroid.

Weiteres aus Erweiterungsmodule > Sensoren > Temperatur

Mini Audio Verstärkerplatine PAM8403 DC 5V

Mini Audio Verstärkerplatine PAM8403 DC 5V

Digitales Mini-Verstärkermodul mit sehr effizientem PAM8403 Verstärker-chip. Das Modul wird mit 5V versorgt und kann dann ein Stereosignal mit 2x3 Watt ausgeben. Hinweise:
  • Verpolen der Stromversorgung zerstört das Modul!
  • Bei einer ...
Bausatz: 2WD Roboter Smart Car Arduino Kit

Bausatz: 2WD Roboter Smart Car Arduino Kit

Roboter-Bausatz für ein intelligentes Auto - Arduino gesteuert Die einzelnen Komponenten wieRäder, Chassis, Motoren, Motortreiber, Sensoren und einem Arduino als Steuereinheit sind gut aufeinander abgestimmt und lassen sich problemlos über die ...
GY-91 10DOF Sensor Modul Gyroskop- Beschleunigungssensor- Kompass- Drucksensor

GY-91 10DOF Sensor Modul Gyroskop- Beschleunigungssensor- Kompass- Drucksensor

Dieser GY-9110DOF Sensor beinhaltet alles wichtige, was z.B. bei einem Quadrokopter Bausatz oder einem vergleichbaren Robotik Bausatz benötigt wird. Das Modul verfügt über vier Funktionen, welche für so manche Anwendungen unverzichtbar sind. Mit dem ...
0-96 OLED Display Weiss I2C-IIC-TWI 128x64 Pixel für Arduino

0-96 OLED Display Weiss I2C-IIC-TWI 128x64 Pixel für Arduino

Monochromes 0.96OLED Display mit128 x 64 Bildpunkten (weiss) Dieses Display ist mit 3 cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 OLED Bildpunkten diedurch den verbautenSSD1306 Chip einzeln ...

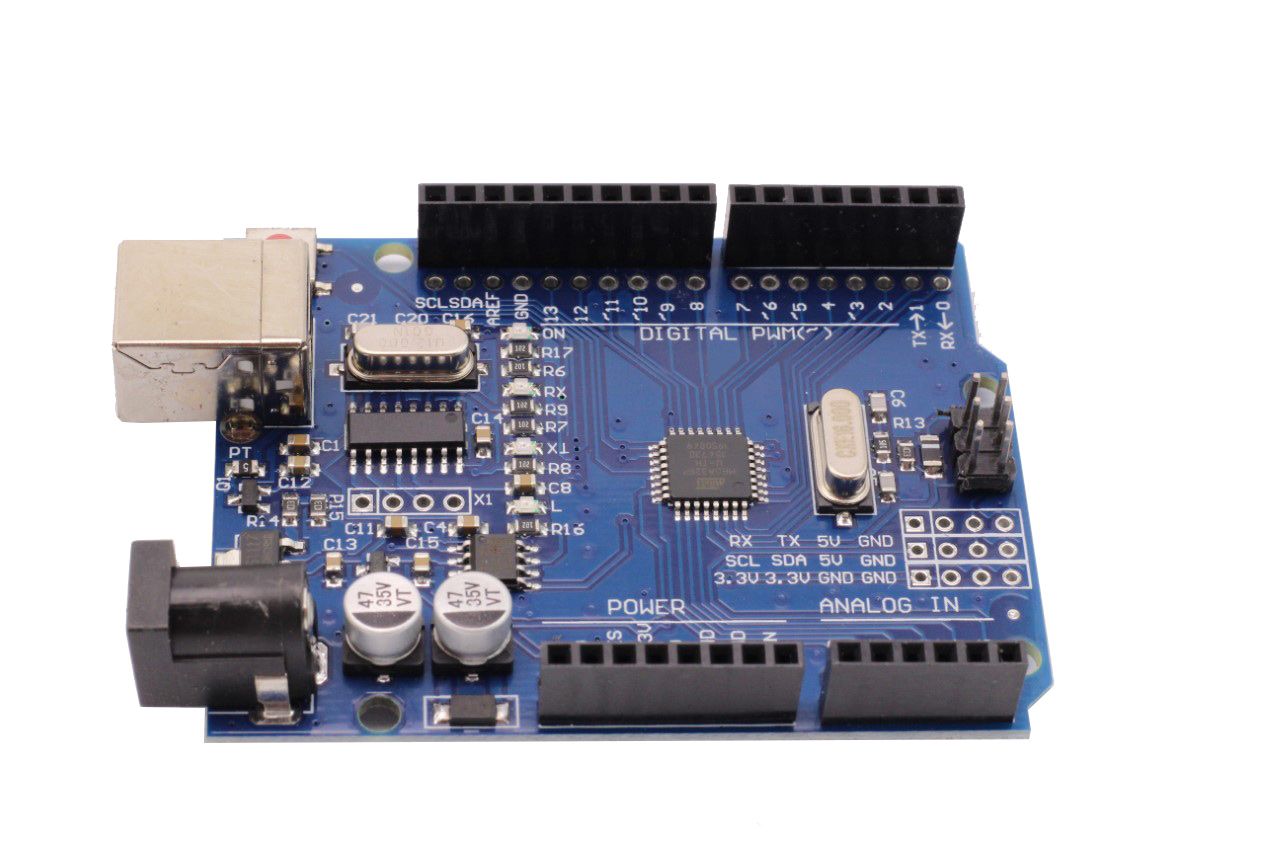

UNO R3 Mega328P CH340G
